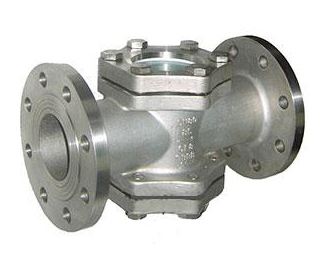

整体铸造视镜

产品概述：整体铸造视镜是工业管道装置上主要附件之一，在石油、化工、医药、食品等工业生产装置的管道中，整体铸造视镜能随时观察管道中液体、气体、蒸汽等介质流动及反应情况，起到监视生产、避免生产过程中事故发生的作用。根据不同的需求，我们将整体铸造视镜分为：基本型，叶轮型，浮球型，挡板型。产品结构图：主要材料表壳体材质 CF8、CF8M

订购热线：18601247659

产品详情咨询热线：18601247659

产品概述：

整体铸造视镜是工业管道装置上主要附件之一，在石油、化工、医药、食品等工业生产装置的管道中，整体铸造视镜能随时观察管道中液体、气体、蒸汽等介质流动及反应情况，起到监视生产、避免生产过程中事故发生的作用。根据不同的需求，我们将整体铸造视镜分为：基本型，叶轮型，浮球型，挡板型。

产品结构图：

主要材料表

壳体材质	CF8、CF8M
视窗材料	钢化硼硅玻璃	石英玻璃
工作温度（℃）	0~200	0~800
公称压力（MPa）	＜1.6	0.6~2.5
密封件材质	聚四氟乙烯
连接形式	法兰连接
允许急变温度（℃）	＜60℃

主要外型及连接尺寸(PN16)

口径		DN	L	H	D	C	g	n-фd	K	W	S
3＂	DN80	80	310	190	195	160	135	8-18	18	145	84
4＂	DN100	100	350	200	215	180	155	8-18	18	170	107
5＂	DN125	125	360	235	245	210	185	8-18	20	180	125
6＂	DN150	150	420	270	280	240	210	8-23	22	210	155
8＂	DN200	200	520	320	335	295	265	8-23	24	250	215
