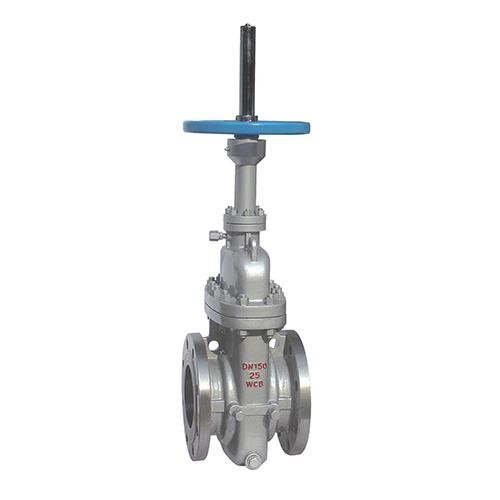

不锈钢平板闸阀

不锈钢平板闸阀产品特点： 1、阀座采用O形密封圈密封和施加预紧力的浮动阀座结构，使平板闸阀进出口双向密封；并且该结构的启闭力矩仅为普通阀门的1/2，能达到轻松开、关阀门。 2、在全开时，通道平滑为直线，流阻系数极小，无压力损失，可通毛球清扫管线 3、采用带自密封能力的填料结构，无需经常调节，开、关极为轻便，且密封性可靠，填料函处设有辅助密封油脂注入结构，密封性能绝对可靠，真正达到零泄漏；解决了通用阀门填料处最容易外漏的缺点

订购热线：18601247659

产品详情咨询热线：18601247659

不锈钢平板闸阀

产品特点：
1、阀座采用O形密封圈密封和施加预紧力的浮动阀座结构，使平板闸阀进出口双向密封；并且该结构的启闭力矩仅为普通阀门的1/2，能达到轻松开、关阀门。
2、在全开时，通道平滑为直线，流阻系数极小，无压力损失，可通毛球清扫管线
3、采用带自密封能力的填料结构，无需经常调节，开、关极为轻便，且密封性可靠，填料函处设有辅助密封油脂注入结构，密封性能绝对可靠，真正达到零泄漏；解决了通用阀门填料处最容易外漏的缺点

4、平板闸阀关闭时能自动卸掉内腔高压，保证使用安全
5、全封闭结构，防护性能好，可适应全天候要求

技术参数：

(1) 轭架套管铝青铜轭架套管配置针形止推轴承，大程度减少操作扭矩。
(2) 阀杆螺纹长度直到托架；销钉和点焊；具有稳定性。
(3) 压力密封结构简单，配置分段扣环和镀银低碳钢垫圈，有助于拆卸和实现好的阀帽密封。
(4) 阀座环焊接阀座环垂直于流动通道，易于维护。
(5) 执行机构这些阀门可以配置电动、液动或气动执行机构。DN300以下配置标准手动手轮，DN350以上配置斜齿轮操作机构。
(6) 轭架完全装配式轭架通过抗震测试，易于维护和安装执行机构。
(7) 压盖两件式，自调节压盖，避免被弹出。
(8) 整体后座硬面，使用寿命最长。
(9) 阀瓣弹簧负载阀瓣能够自行调节，减少执行机构的扭矩需求。
(10) 整体止动整体铸造托架止动装置，定位组装的托架阀瓣，使得阀座更加稳定可靠。

主要尺寸及重量：

公称通径		结构长度L	H				H1
DN		结构长度L	手动	伞齿轮传动	气动	电动	H1
25	11/4	127
32	11/4	165	385				63
40	11/2	165	385				63
50	2	178	415				74
65	21/2	190	462				83
80	3	203	563				95
100	4	229	648				109
125	5	254	715				125
150	6	267	836		636	979	144
200	8	292	1034		796	1096	176
250	10	330	1230		960	1297	204
300	12	356	1405	1460	1118	1520	240
350	14	381	1607	1642	1305	1768	263
400	16	406	1775	1865	1425	1935	293
500	20	457	2176	2251	1724	2300	350
600	24	508	2564	2642	1995	2770	403
700	28	610	2950	3128	2293	3570	450
800	32	660	3335	3515	2675	3985	507
900	36	711	3720	3900	3060	4370	555
1000	40	811	4105	4290	3445	4755	610
