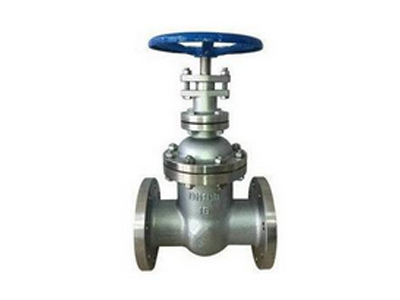

暗杆闸阀又叫旋转杆闸阀 ( 亦叫暗杆楔式闸阀)；阀杆螺母设在闸板上，手轮转动带动阀杆转动，而使闸板提升，通常在阀杆的底端有梯形螺纹，通过阀门底端的螺纹以及阀瓣上的导槽，将旋转运动变为直线运动，也就是将操作转矩变为操作推力。开启阀门时，当闸板提升高度等于阀门通径的1：1倍时，流体的通道完全畅通，但在运行时，此位置是无法监视的。
主要参数The main parameters
|
型号model：P0Z4S5W/H |
工作压力（MPa）：1.6~4.0 |
适用温度（℃）：≤200 |
|||
|
适用介质Applicable medium |
水、蒸汽、油品 |
弱腐蚀性介质 |
|||
|
材料material |
阀体、阀盖 |
碳素钢铸钢 |
铬镍系不锈钢Chromium nickel stainless steel |
||
|
阀芯、阀杆 |
碳素钢铸钢或不锈钢 |
铬镍系不锈钢 |
|||
|
密封圈Sealing ring |
碳素钢铸钢或不锈钢Carbon steel casting and Stainless steel |
||||
|
填料packing |
浸油石棉盘根Immersion oil asbestos packing、 聚四氟乙烯PTFE |
||||
主要连接尺寸The size and weight (单位mm)
|
公称通径(mm) |
L |
D |
D1 |
D2 |
b |
Z-∮d |
|
50 |
250 |
160 |
125 |
100 |
16 |
4-18 |
|
65 |
265 |
180 |
145 |
120 |
18 |
4-18 |
|
80 |
280 |
195 |
160 |
135 |
20 |
8-18 |
|
100 |
300 |
215 |
180 |
155 |
20 |
8-18 |
|
125 |
235 |
245 |
210 |
185 |
22 |
8-18 |
|
150 |
350 |
280 |
240 |
210 |
24 |
8-23 |
|
200 |
400 |
335 |
295 |
265 |
26 |
12-23 |
|
250 |
450 |
405 |
355 |
320 |
30 |
12-25 |
|
300 |
500 |
460 |
410 |
375 |
30 |
12-25 |
|
350 |
550 |
520 |
470 |
435 |
34 |
16-25 |
|
400 |
600 |
580 |
525 |
485 |
36 |
16-30 |
|
500 |
700 |
705 |
650 |
608 |
48 |
20-34 |
