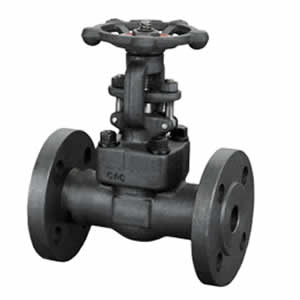

Z61Y压力自密封锻钢闸阀

一、产品概述： Z61Y自密封高压锻钢闸阀启闭件是刚性实心闸板，闸板的运动方向与流体方向相垂直，可作全开或全关用，阀体采用整体锻造，非常适合高温高压工况用。闸阀流体阻力小，密封面受介质的冲刷和侵蚀小，开闭较省力，介质流向不受限制。二、工作原理： Z61Y自密封高压锻钢闸阀中腔采用压力自紧式密封结构，内腔压力越高密封性能越好。支管两端为焊接结构，适应不同的接管要求。闸板和阀座的密封面采用司太立(stellite

订购热线：18601247659

产品详情咨询热线：18601247659

一、产品概述：

Z61Y自密封高压锻钢闸阀启闭件是刚性实心闸板，闸板的运动方向与流体方向相垂直，可作全开或全关用，阀体采用整体锻造，非常适合高温高压工况用。闸阀流体阻力小，密封面受介质的冲刷和侵蚀小，开闭较省力，介质流向不受限制。

二、工作原理：
Z61Y自密封高压锻钢闸阀中腔采用压力自紧式密封结构，内腔压力越高密封性能越好。支管两端为焊接结构，适应不同的接管要求。闸板和阀座的密封面采用司太立(stellite)钴基硬质合金堆焊而成，耐磨、耐高温，耐腐蚀，抗擦伤性能好。阀杆经调质和表面氮化处理，有良好的抗腐蚀性和抗擦伤性。

三、产品特点：
1、阀杆经调质和表面氮化处理-有良好的抗腐蚀性和抗擦伤性。
2、中腔采用压力自紧式密封结构，内腔压力越高密封性能越好支管两端为焊接连接适应不同的接管要求。
3、闸板和阀座的密封面采用硬质合金堆焊而成，密封硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好使用寿命长。

四、标准材质明细表：

序号	零件名称	CS to ASTM		AS to ASTM	SS to ASTM
序号	零件名称	A105		F22	F304(L)	F316(L)
1	阀体	A105		A182 F22	A182 F304(L)	A182 F316(L)
2	阀座	A276 420		A276 304	A276 04(L)	A276 316(L)
3	闸板	A182 F430&410		A182 F304	A182 F304(L)	A182 F316(L)
4	阀杆	A182 F6		A182 F304	A182 F304(L)	A182 F316(L)
5	密封螺母	A105		A182 F304	A182 F304(L)	F316(L)
6	密封环	A216 304L				A276 316L
7	阀盖	A105		A182 F22	A182 F304(L)	A182 F316(L)
8	活节螺栓	A193 B7		A193 B16	A193 B8(M)
9	销钉	A276 F420			A182 F304(L)
10	填料	柔性石墨			PTFE
11	提升螺栓	A194 2H		A194 4	A194 8	A194 8M
12	填料压套	A276F 420			A182 F304
13	填料压板	A216 WCB			A182 F304
14	螺母	A194 2H		A194 4	A194 8	A194 8M
15	阀杆螺母	A276 410
16	固定螺母	A194 2H		A194 4	A194 8	A194 8M
17	手轮	A197
18	锁紧螺母	A194 H		A194 4	A194 8	A194 8M
19	油嘴	铜
适用介质			水、蒸汽、油品等		水、蒸汽、油品等	硝酸、醋酸等
适用温度			—29℃～425℃		—29℃～550℃	—29℃～200℃
