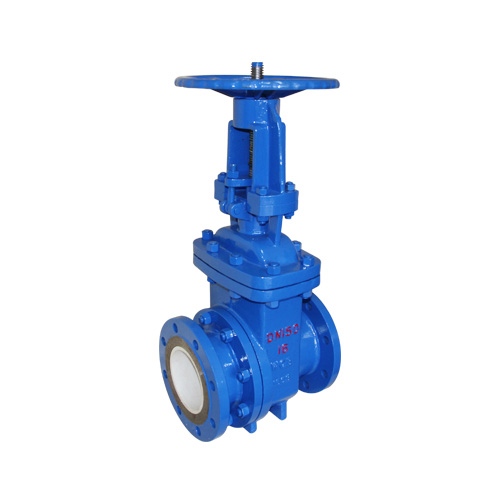

一、Z41TC 陶瓷闸阀概述：
产品引用标准：
设计与制造：GB12234
结构长度：GB12221
压力温度等级：GB9131
连接法兰：JG/T79 GB9113 HG20593-20635
试验与检验：GB13927 JB/T9092
陶瓷闸阀适用于公称压力PN1.6～10.0Mpa，工作温度-29～540℃的石油、化工、矿山、冶金、电力行业等各种工况的管路上，切断或接通管路介质。
Z41TC 陶瓷闸阀阀特别是用于排灰、排渣系统，放料、排污系统中，其使用寿命比普通合金密封面阀门提高10倍以上。
二、Z41TC 陶瓷闸阀产品结构特点：
1.密封可靠、性能优良、造型美观、互换性好。
2.陶瓷闸阀闸板、阀座密封面采用xin工程陶瓷材料，按引进美国的先进工艺研制开发制造而成，耐磨、耐高温、耐腐蚀、抗擦伤性能特强，其使用寿命比普通合金材质密封面高10倍以上。
3.阀体通道和内腔可镶装及喷涂陶瓷衬里，可与陶瓷衬里管道连接组成耐磨管路系统，用于排灰排渣及放料排污系统可有效地延长系统的使用寿命。
4.Z41TC 陶瓷闸阀采用高性能填料。
5.传动方式有手动、齿轮传动、电动、气动等，满足各种工程需要及用户要求。
三、Z41TC 陶瓷闸阀主要零件的材料说明：
|
阀体 |
WCB |
ZGCr5Mo |
ZG1Cr18Ni9Ti |
|
阀盖 |
WCB |
ZGCr5Mo |
ZG1Cr18Ni9Ti |
|
阀板 |
WCB+工程陶瓷 |
ZGCr5Mo+工程陶瓷 |
ZG1Cr18Ni9Ti+工程陶瓷 |
|
阀座 |
工程陶瓷 |
工程陶瓷 |
工程陶瓷 |
|
阀杆 |
2Cr13 |
25Cr2MoV |
1Cr18Ni9Ti |
|
阀杆螺母 |
ZCuA110Fe3 |
ZCuA110Fe3 |
ZCuA110Fe3 |
四、安装尺寸：
|
尺寸 |
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
