工作原理

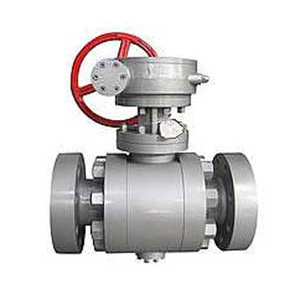

　　 Q961Y-P5414V型球阀借助驱动机构带动阀轴转动90°.。此时，固定在阀轴上的阀瓣同步旋转顺时针旋转90°。顺时针旋转，阀瓣进入阀座，在弹簧预紧力作用下，阀瓣压紧阀座达到一定密封比压，实现密封而关闭阀门。逆时针旋转时，阀瓣通道与阀体通道逐渐贯通，旋转90°时，阀门为全开状态。


设计参照标准

1、公称通径与流道标准：GB/T12237-1989.BS5351-2000
2、法兰连接尺寸标准：GB9113.GB9115、8-11-1989、GB12380、GB12384-1990、GB/T9182.1-1988、SH3406-1996
3、结构长度：GB-T15188.1-1994、ASME16.10-1992
4、压力实验：GB/T13927-1992
5、制造和验收：JBT92092=JB/T3595-2002、GB12237-1989

适用范围：

　　 该系列阀门适用于石油、化工、冶金、电力、轻纺、造纸、水利等各部门等高压管路系统，同时还适用于污水处理、蒸气、空气、煤气、矿浆等弱腐蚀流体介质的输送和截流、节流等。
